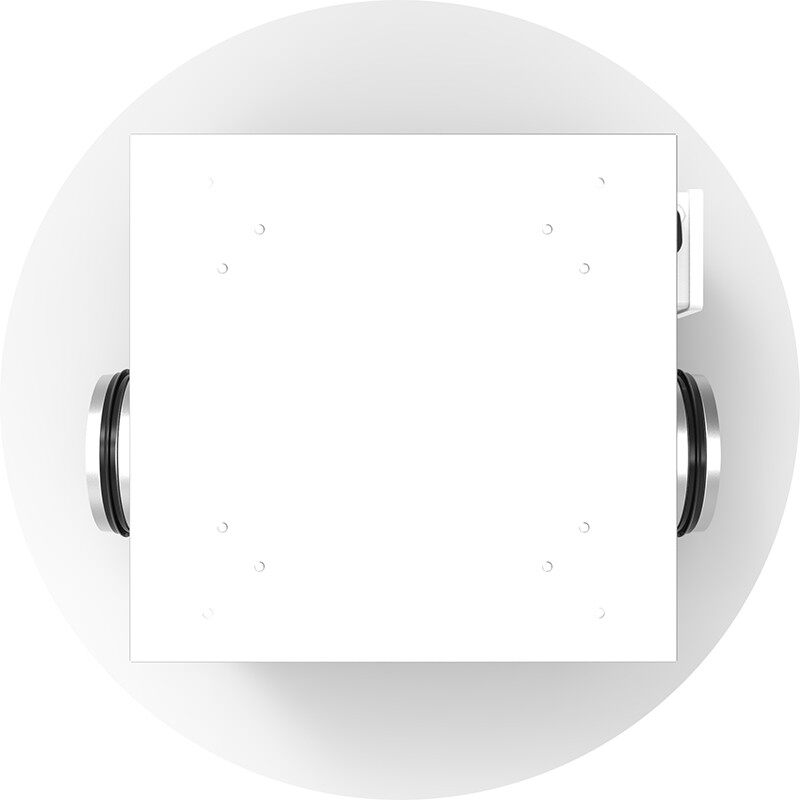

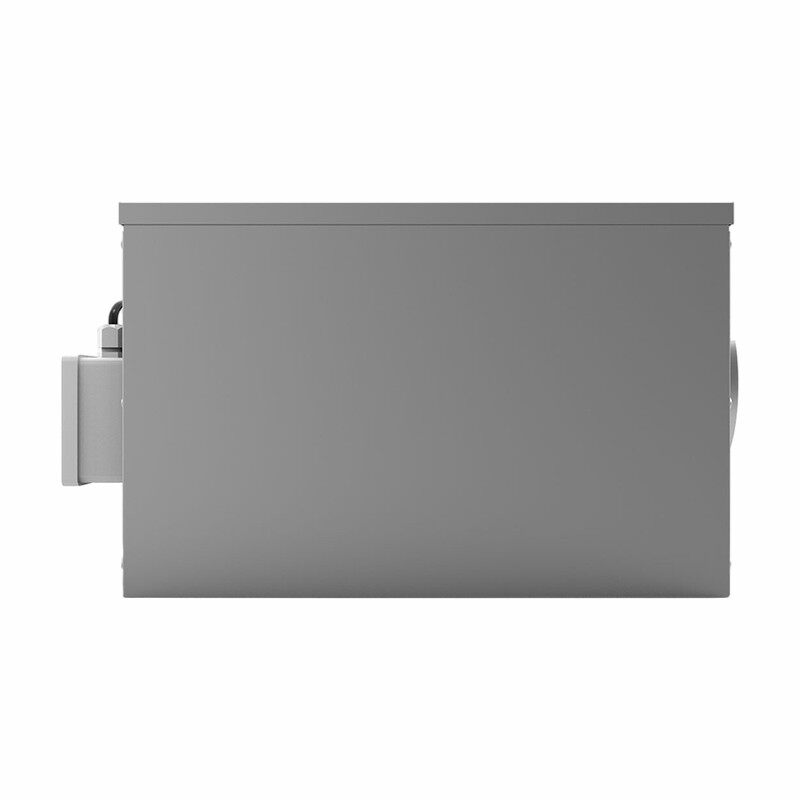

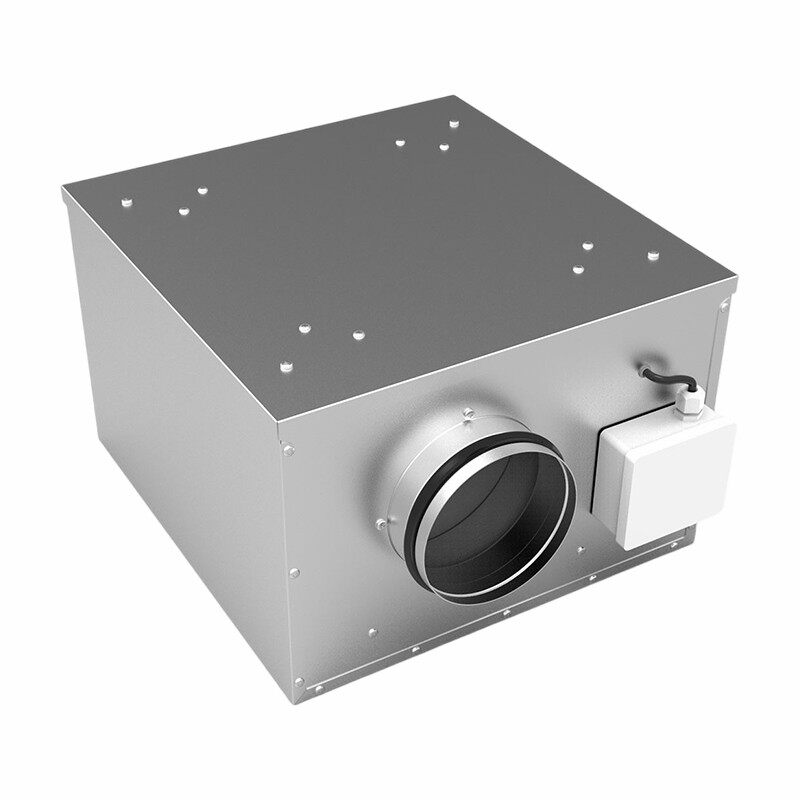

Csendes rajongó: EKI sorozat
Alacsony zaj
Különleges hangelnyelő anyagok, kisebb méret, hatékonyabb zajcsökkentés felhasználása .
Vékony
Optimalizált új alváz, kisebb méretű, könnyebben telepíthető .
Magas statikus nyomás
Az előrehajlított járókerék kialakítása javítja a levegőmennyiség stabilitását, amikor a statikus nyomás megváltozik .
Alacsony energiafogyasztás
Az új járókerék elfogadása, jelentősen növelheti a statikus nyomást a kis légmeneti környezetben, nagy hatékonyságú és energiamegtakarítást érhet el .
Túlmelegítő védelem
Az összes motoros hővédő készülékkel felszerelt motor, biztonságosabb .
Állítható sebesség
A motor elérheti a lépés nélküli sebességszabályozást, az ügyfelek a megfelelő szélsebességet választhatják a tényleges igények szerint .
Az EKI Silent Fan alkalmas: csúcskategóriás apartman, villa, kórház, szálloda, szálloda, bevásárlóközpont, irodaépület, kávézó, tárgyalótermek és egyéb helyek, amelyek magas követelményekkel rendelkeznek a zajszabályozáshoz .
Az összes EKI minden rajongói sorozat opcionális EC kefe nélküli DC motor .
Általános rajongói tények leírás
• A ventilátort a "tiszta" levegő szállítására használják, vagyis nem tűz-dangó anyagok, robbanóanyagok, porcsiszolás, korom, stb.
• A ventilátor aszinkron külső forgórész indukciós motorral van felszerelve, karbantartásmentes, lezárt golyós hordozással .
• A kondenzátor véges élettartamú, és 45, 000 órák operációja után (kb. 5 év) cserélni kell a . hibás kondenzátor biztonságához . károsodást okozhat.
• A nedves vagy hideg környezetben történő telepítések maximális élettartamának elérése érdekében a ventilátornak folyamatosan kell működnie .
• A ventilátor telepíthető kívülről vagy más nedves környezetekben . Győződjön meg arról, hogy a ventilátor-ház vízelvezetéssel van felszerelve .
• A ventilátor bármilyen helyzetben telepíthető .
Telepítés
• A ventilátort a . ventilátor Air Direction címke szerint kell felszerelni
• A ventilátort csatlakoztatni kell a vezetékhez, vagy felszerelni kell egy . biztonsági rácsral
• A ventilátort biztonságosan kell felszerelni, és ügyeljen arra, hogy ne maradjon idegen tárgyak .
• A ventilátort úgy kell felszerelni, hogy a szolgáltatás és a karbantartás megkönnyítse .
• A ventilátort úgy kell felszerelni, hogy a rezgéseket ne lehessen átadni vezetéshez vagy épülethez .
• A sebesség szabályozásához egy transzformátor, triac vagy frekvenciaváltó csatlakoztatható .
• A csatlakozódoboz belsejében, vagy külön -külön mellékelt . kapcsolási rajzot alkalmaznak.
• A ventilátort be kell szerelni és elektromosan csatlakoztatni kell a megfelelő módon, földelve .
• Mindig használja a belső termocontaktust, lásd a . bekötési diagramot
• Az elektromos telepítéseket egy engedélyezett villanyszerelőnek kell készítenie .
• Az elektromos telepítéseket egy helyben elhelyezkedő feszültségmentes kapcsolóhoz vagy egy zárható fejváltóhoz kell csatlakoztatni .
Művelet
Ha elindul, győződjön meg arról, hogy:
• Az áram nem haladja meg a +5} . címkén szereplő +5% -át.
• A csatlakozó feszültség +6% -ig a névleges feszültség . között –10% között van.
• A ventilátor elindításakor nincs zaj .
• A 3- fázismotorok forgási iránya a . címke szerint történik
Hogyan kell kezelni
• A ventilátort a csomagolásban kell szállítani, amíg a . telepítésig ez megakadályozza a szállítási károkat, a karcolást és a ventilátort.
• Figyelem, vigyázzon az éles szélekre és sarkokra .
Karbantartás
• A kiszolgálás, a karbantartás vagy a javítás megkezdése előtt a ventilátornak feszültségmentesnek kell lennie, és a járókeréknek le kell állítania .
• Vegye figyelembe a ventilátor súlyát, amikor eltávolítja vagy megnyitja a nagyobb ventilátorokat, hogy elkerülje az elakadást és a zúzódásokat .
• A ventilátort szükség esetén meg kell tisztítani, legalább évente egyszer, hogy fenntartsa a kapacitást és elkerülje a kiegyensúlyozást, ami felesleges károkat okozhat a csapágyakon .
• A ventilátorcsapágyak karbantartásmentesek, és csak szükség esetén megújíthatók .
• A ventilátor tisztításakor a nagynyomású tisztítást vagy az erős oldószert nem szabad használni .
• A tisztítást a járókerék . járókerék kiszorítása vagy károsítása nélkül kell elvégezni
• Győződjön meg arról, hogy a ventilátorból nincs zaj a .
Hibafelismerés
1. Győződjön meg arról, hogy a ventilátor feszültsége van -e .
2. Vágja le a feszültséget, és ellenőrizze, hogy a járókerék nem blokkolva van -e .
3. Ellenőrizze a ThermOContact/Motor Protector . -ot MOTOR . Ha van automatikus hővédője, akkor a visszaállítás automatikusan megtörténik, ha a motor hideg.
4. Győződjön meg arról, hogy a kondenzátor csatlakozik -e, (csak egyfázisú) a huzalozási rajz szerint .
5. Ha a ventilátor még mindig nem működik, akkor az első dolog, ha megújítja a . kondenzátort
6. Ha ez nem működik, vegye fel a kapcsolatot a ventilátor -szállítójával .
7. Ha a ventilátort visszaadják a beszállítónak, akkor azt meg kell tisztítani, a motor kábelét sértetlenül és egy részletes nem megfelelőségi jelentést tartalmazza .
Garancia
A garancia csak akkor érvényes, ha a ventilátort e "útmutatások előrejelzése szerint használják" .
Nyomás / áramlási görbék magyarázata
. 1 ábra:
A ventilátor görbe leírja a ventilátor kapacitását, I . E . A ventilátor áramlása különböző nyomáson, . .
A ventilátor diagramja nyomást gyakorol a PASCAL -ban, PA, a függőleges tengelyen és az áramlás köbméterenként másodpercenként, m3/s, a vízszintes tengelyen .
Az aktuális nyomást és áramlást mutató ventilátor görbéjének pontját a . ventilátorok munkapontjának nevezzük.
Ha a nyomások növekednek a csatornákban, a munkapont a ventilátor görbe mentén mozog, és ennélfogva alacsonyabb áramlást kapunk . A példában a munkapont . mozgatja.
. 2 ábra:
A rendszervonal leírja a szellőztető rendszer teljes viselkedését (csatornák, hangtompítók és szelepetc .) .
A rendszervonal mentén, S, a munkapont a P2 -ről a P3 -ra váltott, amikor a forgási sebesség megváltozott .
Különböző feszültség lépések EG -vel . A transzformátor különböző ventilátorgörbéket hoz létre, 135 V és 230 V, a . példában feltüntetve
. 3 ábra:
A ventilátor görbék a teljes nyomást a Pascal . teljes nyomás=statikus + dinamikus pres-sure . -ben mutatják be.
A statikus nyomás a ventilátor nyomása, összehasonlítva a . légköri nyomáshoz képest.
A dinamikus nyomás egy kiszámított nyomás, amely a ventilátor kimenetén felmerül, és leginkább a . légsebesség miatt a dinamikus nyomás leírja, hogy a ventilátor hogyan működik . A dinamikus nyomás egy görbével, az origo -nál kezdve, a megnövekedett áramlással növekszik .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} nyomást gyakorol, ha a nagynyomású, egy { A rendszer nyomásvesztesége ismert, egy ventilátor, akinek a teljes és a dinamikus nyomás közötti különbség megfelel a rendszer nyomásveszteségének .
Hangadatok magyarázata
A prospektusban szereplő hangos adatok a következő meghatározásokon alapulnak: a rendszerben megtalálni kell .
Azok a pontok, amelyekhez a hang adatait bemutatják, a rendszervonal mentén, amelyet az egyes ventilátorok hangtáblájában a . hangtáblájában meghatározott nyomás és áramlás határoz meg, három típusú hang van ezekben a táblákban; A bemeneti és kimeneti hangot csatornában mérik, míg a környező hangot a ventilátor és a vezetékrendszeren kívül mérik . Az összes ilyen típusú hangon, a hangteljesítményt a . oktáv sávokban mutatják be a környező hanghoz, a hangnyomás -szintet is kiszámítottuk, az 536 -ra, az 536 -ra, az 536 -ra. Duct .
A hangméréseket az Enchoy-nál az ISO-szabványok és a rajongókkal kell elvégezni a házukban, mert ez közel áll a valóság értékéhez .
Izo-módszer:A mérést a meghatározott tervezési és nem reflektáló csatlakozással ellátott csatornában végezzük . A méréseket és a számításokat 1/1 oktáv sávban végezzük .
A ventilátor mérése a ház nélkül, alsó hangon oldja meg a. Ashrae szakmai szövetségét az USA -ban, a gyártók hangadatainak alkalmazásában állítják, hogy a ventilátor hangméretének eredménye 5-10 DB alacsonyabb az oktáv sávokból 250 Hz -ből és alacsonyabb, mint egy ventilátor.
AMCA-METHOD:A mérést a ventilátorból végezzük, ahol ki van házában egy anechoikus helyiségben, ami alacsonyabb hangszintet eredményez .
Mérési pontosság
A hangteljesítmény szintjének mérési módszerének kidolgozásakor a Nemzetközi Szabványügyi Szervezet, az ISO elemezte a mérés pontatlanságát a különböző oktáv sávban (90% -os pontosság) .
| Oktáv sáv (Hz) | 63 | 125 | 250 | 500 |
| Pontatlanság (DB) | ±5.0 | ±3.4 | ±2.6 | ±2.6 |
| Oktáv sáv (Hz) | 1000 | 2000 | 4000 | 8000 |
| Pontatlanság (DB) | ±2.6 | ±2.9 | ±3.6 | ±5.0 |
A hangteljesítmény szintje
A hangteljesítmény szintjét, LW (A) -ot használják a hang kiszámításához a teljes szellőztető rendszerből . Ez a rendszer lehet a grillák, lengéscsillapítók és diffúzorok összetétele, például ..
A hangteljesítmény szint a szabványok szerint mért érték, és nem mondja meg, hogy a hang hogyan jelenik meg, mivel a hangteljesítmény független a ventilátor elhelyezésének jellemzőitől . Az emberi fülhez való hasonlításhoz az LW (a) -val mért db (a) méréssel mért db (a).
A hangnyomás szintje
A hangnyomás -szint, az LP vagy az LP (A), megmutatja, hogy az emberi fül miként regisztrálja a . hangot.
A hangnyomás szintjét egy szoba számára, amelynek szoba ekvivalens abszorpciós területe 20 m2. 7 DB különbség megfelel a CA 3M távolságnak, ahol a hangot félsziszszámos szaporításban bocsátják ki .
A hangnyomás szintje kiszámítható: lp=lw +10 log (q/4τr 2+4/a)
A=a szoba ekvivalens abszorpciós területe q=a szaporítási típus:
Q =1 gömb alakú szaporodás
Q =2 félig gömb alakú szaporodás
Q =4 a negyed gömb alakú szaporodás
A szabad mező esetében I . e . tetőventilátorból a hangnyomás szintjét úgy kapjuk, hogy: lp=lw +10 logq/4τr 2.
Az LW (a) TOT -val 63dB (A), 5 méter távolság, félig spherica terjedés és szabad mező toknál, az eredmény LP (a) =63+10 log2/4τ 5 lesz.2=63-22=41 db (a)
És 10 méteren: LP (A) =63+10 log2/4τ 102=63-28=35 db (a)
